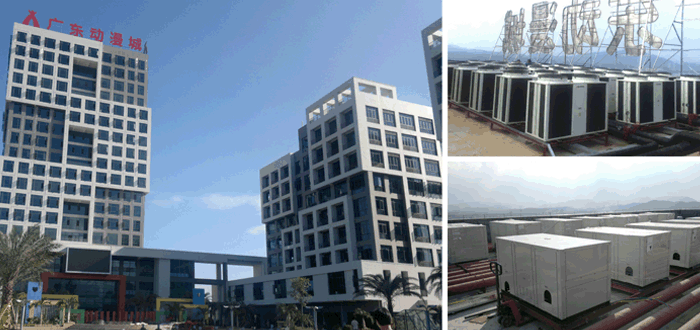

广州动漫城中央空调安装工程

来源:未知 | 作者:中央空调工程 | 发布时间:2016-08-06 17:40:10

案例简介:

 广州动漫城位于广州市北部从化市,是国家与政府重点支持的发展项目。总规划面积约2500亩,总投资为100亿元。一期、二期开发690亩。广东动漫城通过引进国际大型动漫企业集团,引进国际先进技术,以支持国内动漫原创发展、培育国内动漫原创及制作人才,致力打造动漫产业链整合平台。全国的动漫产业提供一个集产品展示、发布、宣传、体验、互动、娱乐、销售、购物于一体的动漫产业平台。向动漫发烧友提供更多的动漫信息、动态和产品以及率先体验最新的网游。

方案介绍:
项目名称:广东动漫城二期展厅、会议室、培训室中央空调安装
建筑面积:3500㎡
选用空调:格力螺杆式风冷冷热机组
选用型号:LSBLGRF_M/A500
室内机台数:2台
方案设计理念:采用格力螺杆式风冷冷热机组,高效节能环保,解决动漫城展厅人员密集对舒适环境温度的要求。

一、设计参数:
1.1、室外计算参数
1.2、夏季空调室外计算干球温度  33.5℃
1.3、夏季空调室外计算湿球温度  27℃
1.4、夏季通风温度 31℃
1.5、其他过渡季节采用全新风工况

二、设计范围
1、夏季集中式空调设计(不含三、四层)。
2、通风(不含防排烟)设计。

三、主要设计内容
1、空调负荷与冷热源
本工程夏季冷负荷1000kW,采用二台制冷量分别为500kW热回收螺杆冷水机组。

2、空调水系统
2.1空调水系统采用两管制,一次泵定流量系统;在供、回水总管间安装自力式压差控制调节阀,根据供水总管和回水总管上的温度、流量数据,自动调节与控制并控制冷水机组运行台数与负荷。
2.2风机盘管的回水管上均安装电动二通阀,通过启闭电动二通阀来控制所需温度。
2.3空调主机的回水管上均安装电动调节阀,通过改变水流量来控制所需温度。
2.4风冷热泵空调机组进水管上均安装电动蝶阀,与空调冷水泵联锁。

3、空调风系统
3.1培训室、小会议室采用采用风机盘管加新风系统。展厅厅采用全空气系统。
3.2新风机组每层水平设置,分别设置在走道与房间的吊顶内。
3.3新风机组进风口设初效过滤网。

4、通风系统
4.1卫生间通风采用天花式排气扇排至管井,在屋顶管井处由风机集中排出,屋顶风机与排气扇联动。
4.2机房安装壁式排风扇排风,厨房通风排气用户自理。

5、空调系统控制
5.1空调柜式机组的回水管上均安装电动调节阀,通过改变水流量来控制所需空调房间室内温度。
5.2空调水系统采用一次泵定流量系统,在供、回水总管间,安装压差旁通控制阀。
5.3风冷热泵机组进水管安装电动蝶阀与冷水泵一对一联锁控制。

6、节能设计
6.1选用节能、高效率的空调、通风及热源设备。
6.2空调水系统采用压差盘通调节,根据负荷变化,对冷水机组压缩机开启台数控制。
6.3新风量采用较小新风量,满足节能要求。

7、消声、减震
7.1吊顶空调器、风机等均作减震处理。
7.2空调机房内墙壁作吸声处理。
7.3空调器、风机进出口风管设帆布软接头。
7.4空调送风管及通风送排风管设消声装置,本工程根据实际情况选用用消声弯头、静压箱或消声器。
